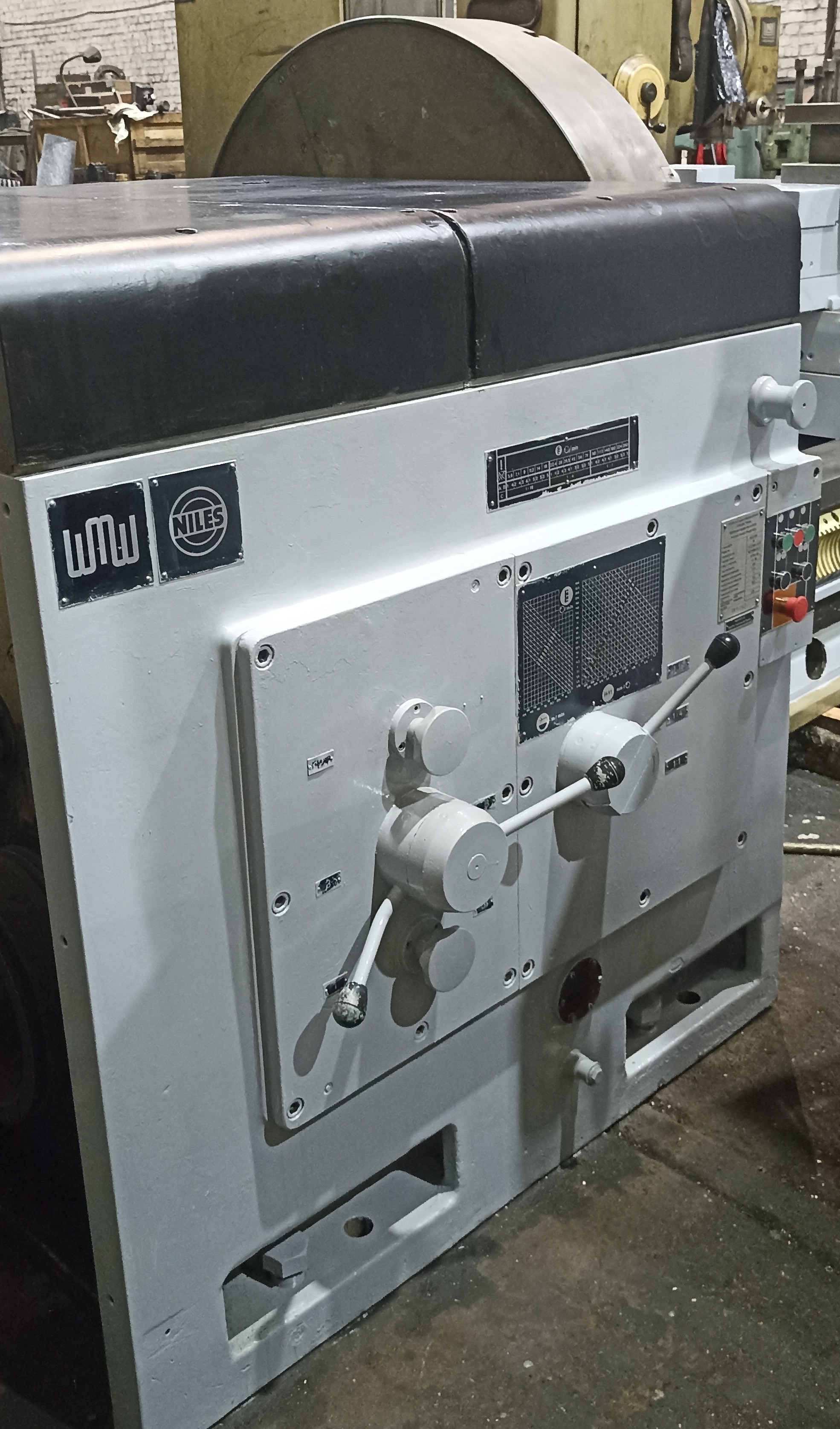

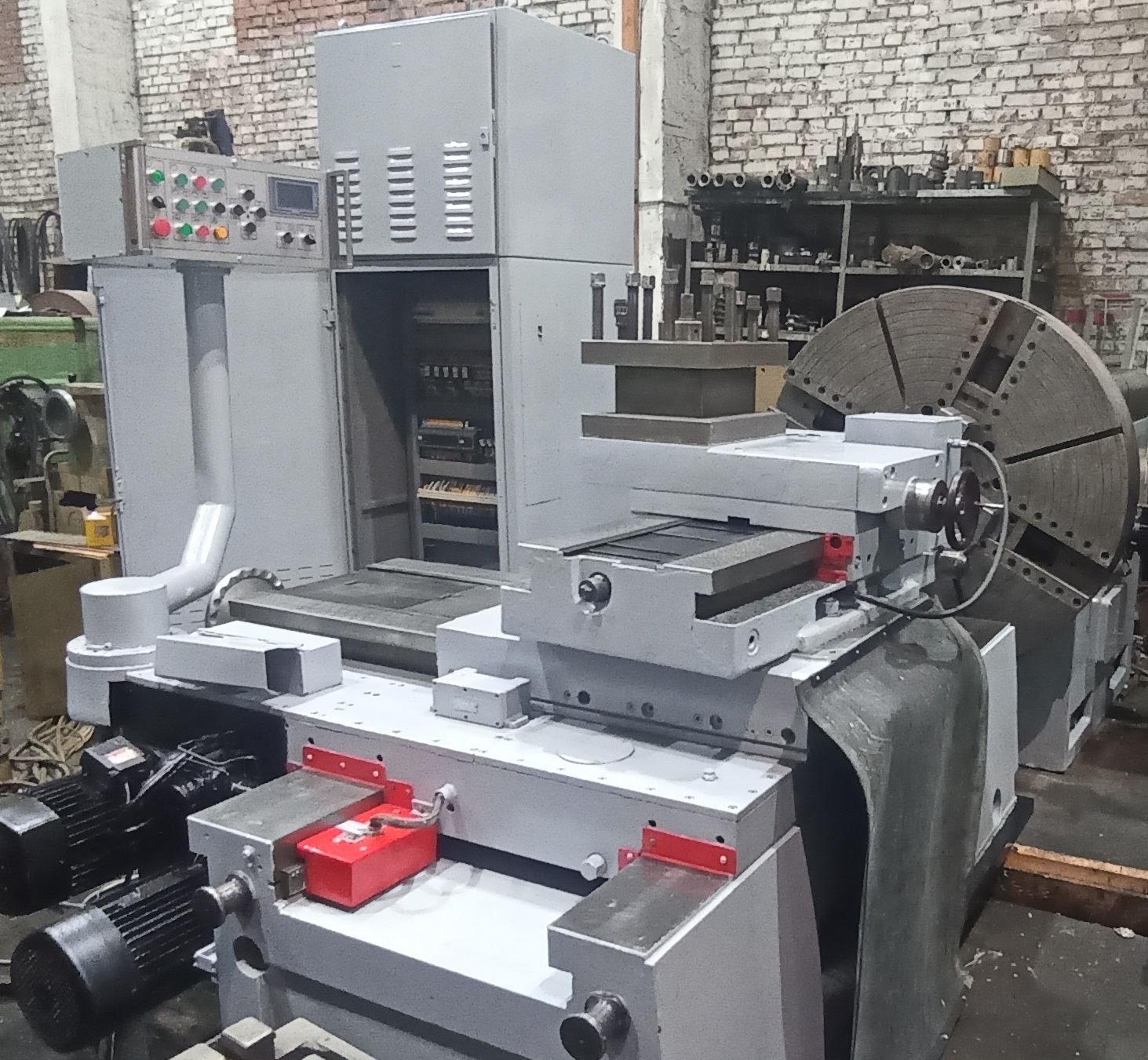

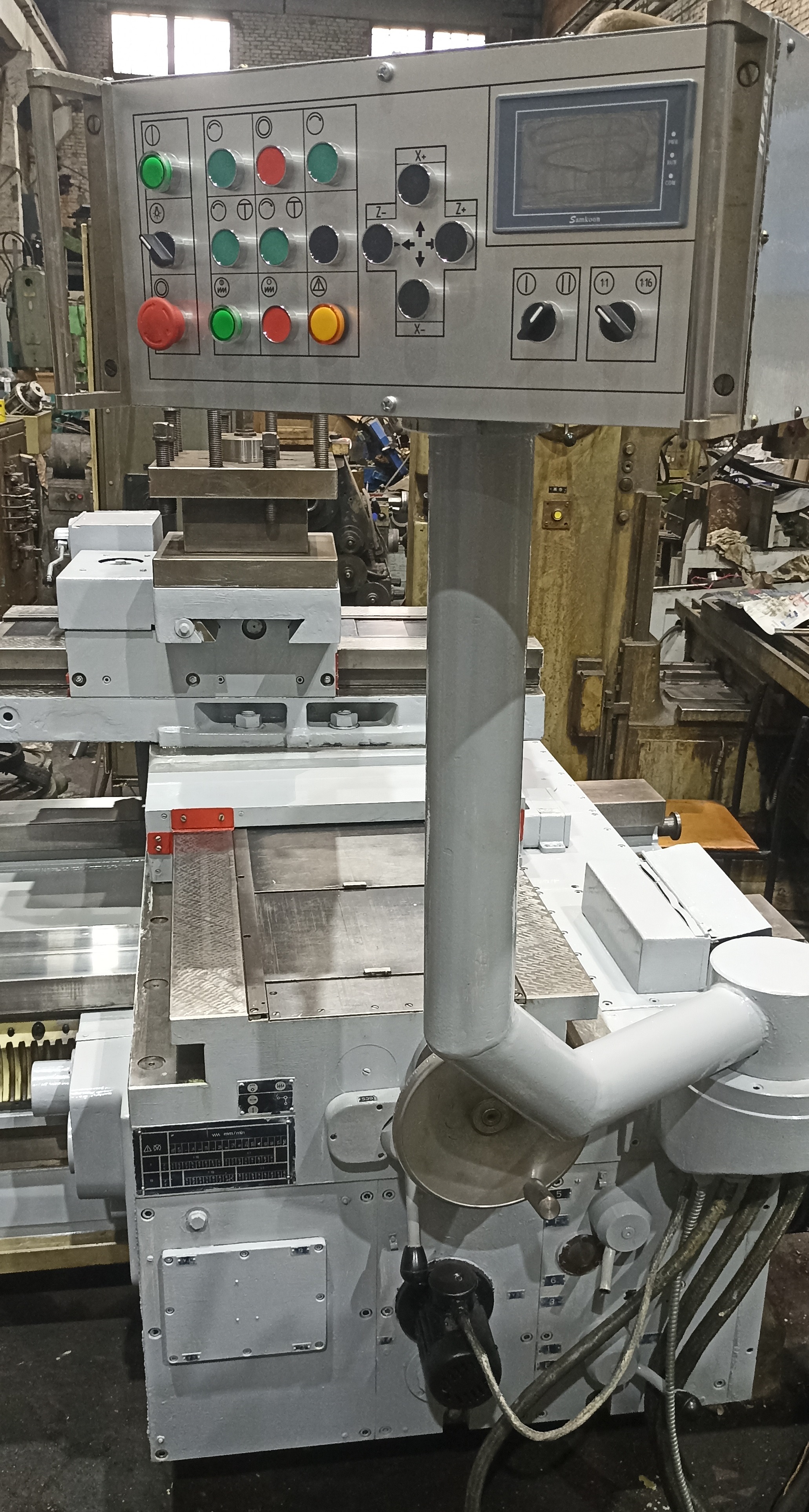

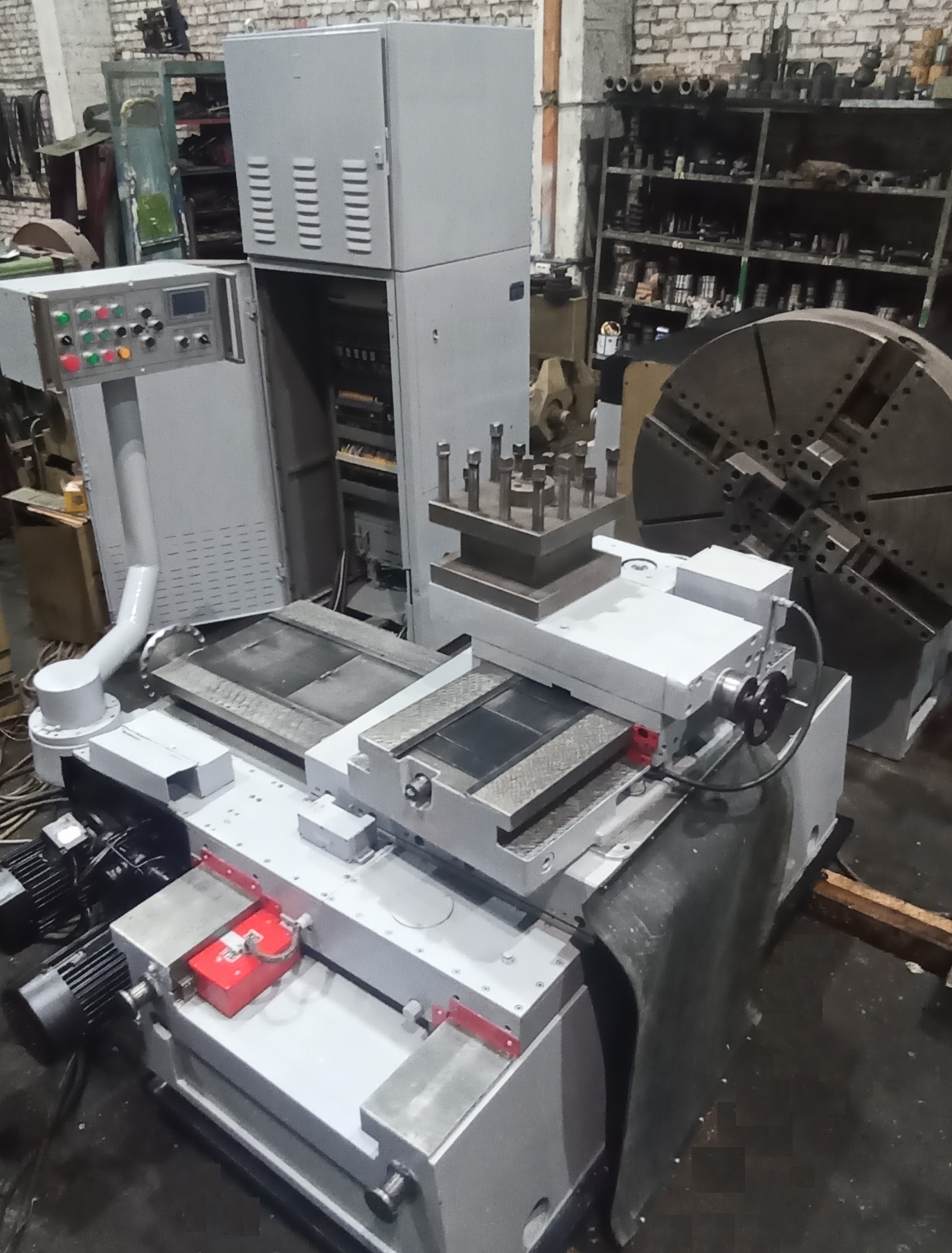

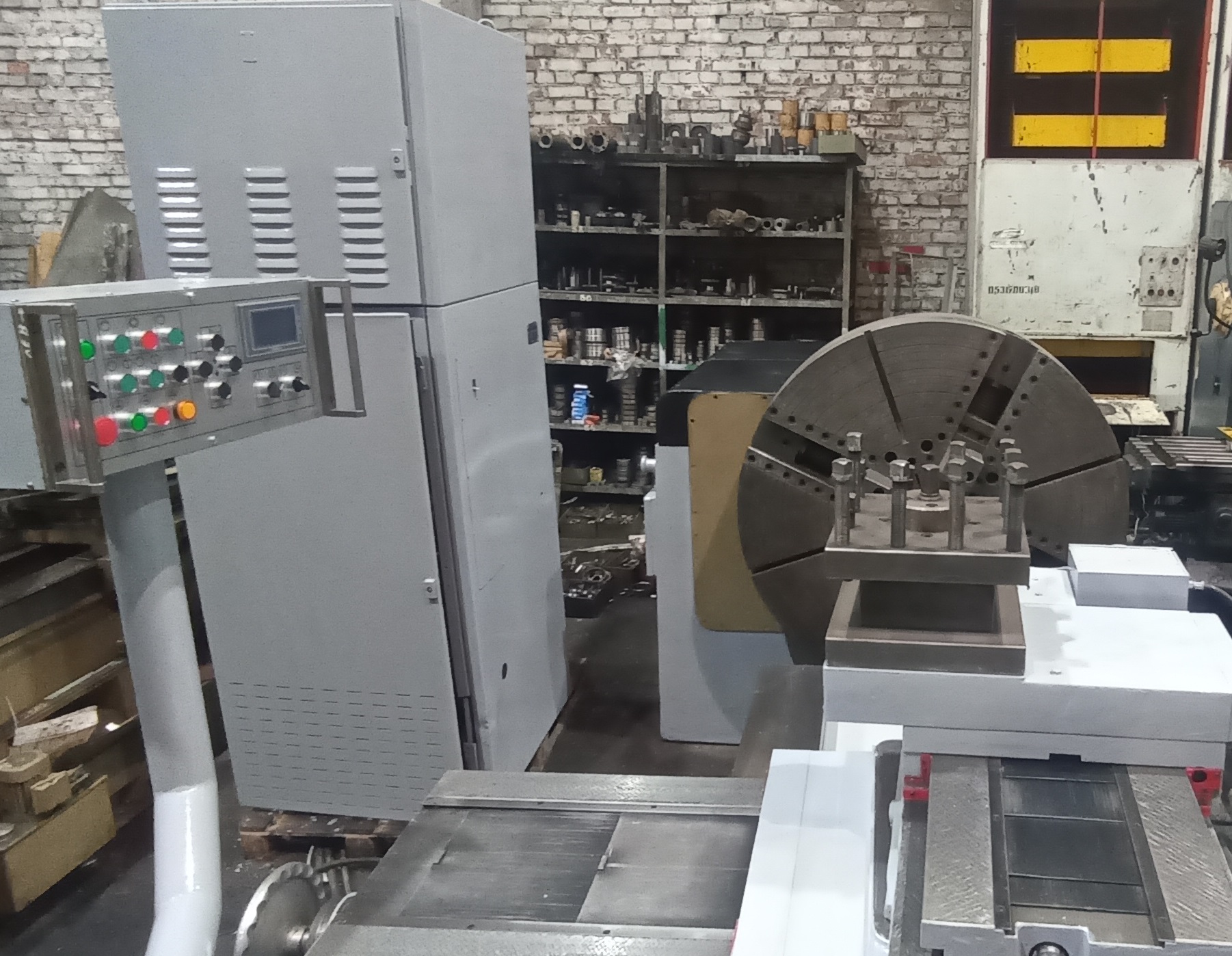

Лоботокарный станок NILES DP-1/S2
Стоимость: Уточняйте
DP-1/S2 - станок лоботокарный, производства WMW NILES, Германия, предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава..
Технические характеристики станка
Точность обработки при чистовом обтачивании/по ГОСТ, класс точности IT 6 / 2-С. При необходимости возможна обработка изделий наружным диаметром более 2500 мм, при установке на дополнительные фундаментные плиты имеется пример обработки фланцев диаметром 3500 мм. При наличии задней бабки и люнетов возможна обработка цилиндрических тел вращения длиной до 10000 мм.
| Технические характеристики: | |
|---|---|
| Высота центров над фундаментными плитами, мм. | 1250 |
| Диаметр вращения над фундаментными плитами, мм. | 2480 |
| Максимальный вес обрабатываемой детали при установке между центрами, кг. | 10000 |
| Максимальный крутящий момент на планшайбе, Нм. | 20000 |
| Мощность привода / Номинальная мощность подключения, кВт | 45 / 55 |
| Поперечное сечение хвостовика резцов, мм. | 50х50 |

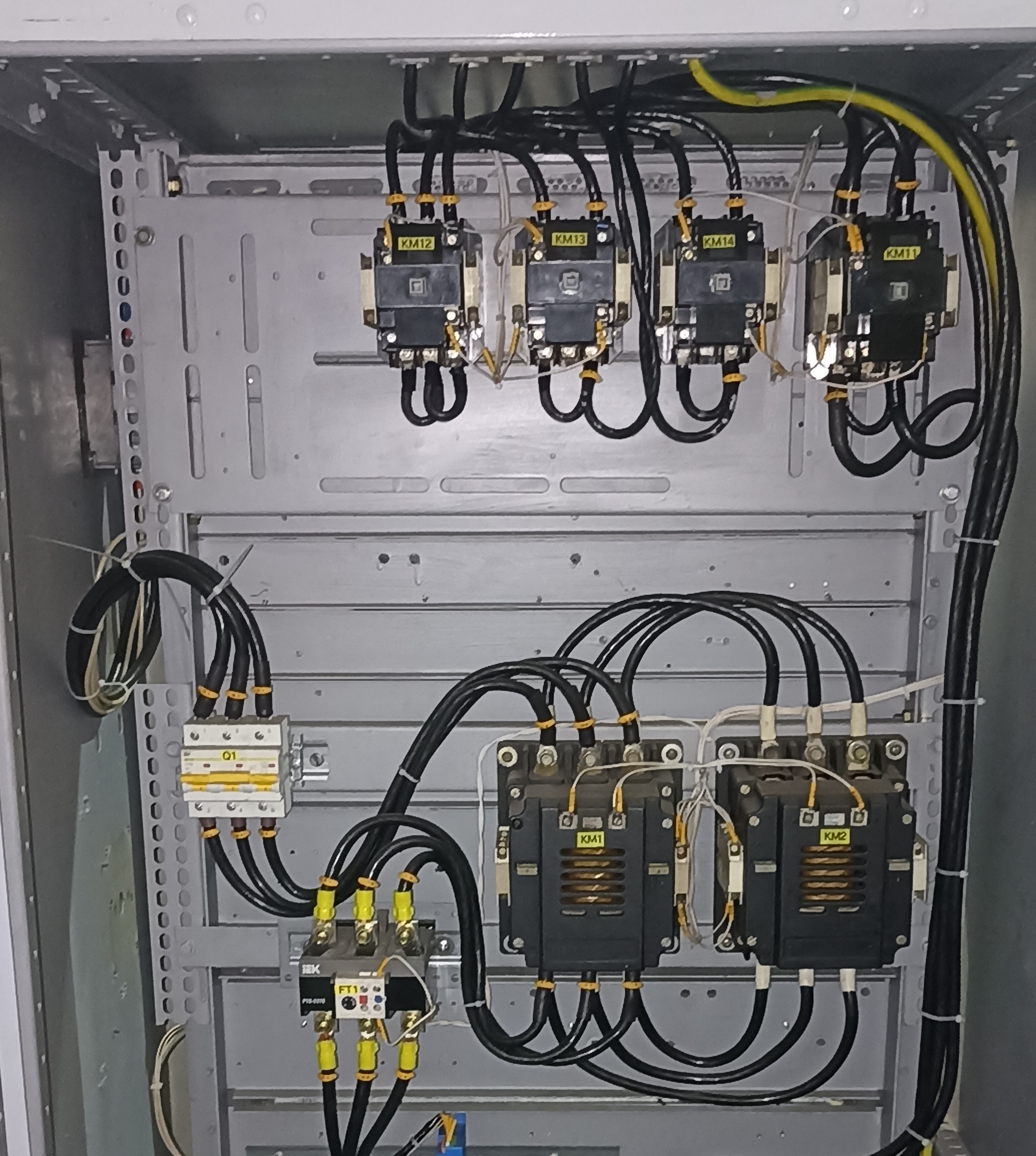

| Рабочее напряжение | 3х380 В / 3 фазы / 50 Гц / 118 А |
| Шпиндельная бабка | |
| Диаметр рабочего шпинделя в передней опоре, мм. | 240 |
| Отверстие в рабочем шпинделе, мм. | 100 |
| Внутренний конус 1, мм | 10 |
| Количество чисел оборотов планшайбы | 18 |
| Коэффициент ряда чисел оборотов | 1,28 |
| Диапазон чисел оборотов, об./мин. | |
| - ряд чисел оборотов 1 | 55 – 180 |
| - ряд чисел оборотов 2 | 4,5 – 224 |
| - ряд чисел оборотов 3 | 5,6 – 280 |
| - ряд чисел оборотов 4 | 7,1 – 355 |
| Планшайба | |
| Наружный диаметр планшайбы, мм. | 1250 |
| Минимальный диаметр зажима при наружном / внутреннем закреплении, мм. | 180/400 |
| Максимальный диаметр зажима при наружном / внутреннем закреплении, мм. | 1000/1250 |
| Продольные салазки - длина станины, мм. | 1200 |
| Поперечные салазки, мм. | 750 |
| Крестовые салазки удлиненные, мм. | 630 |

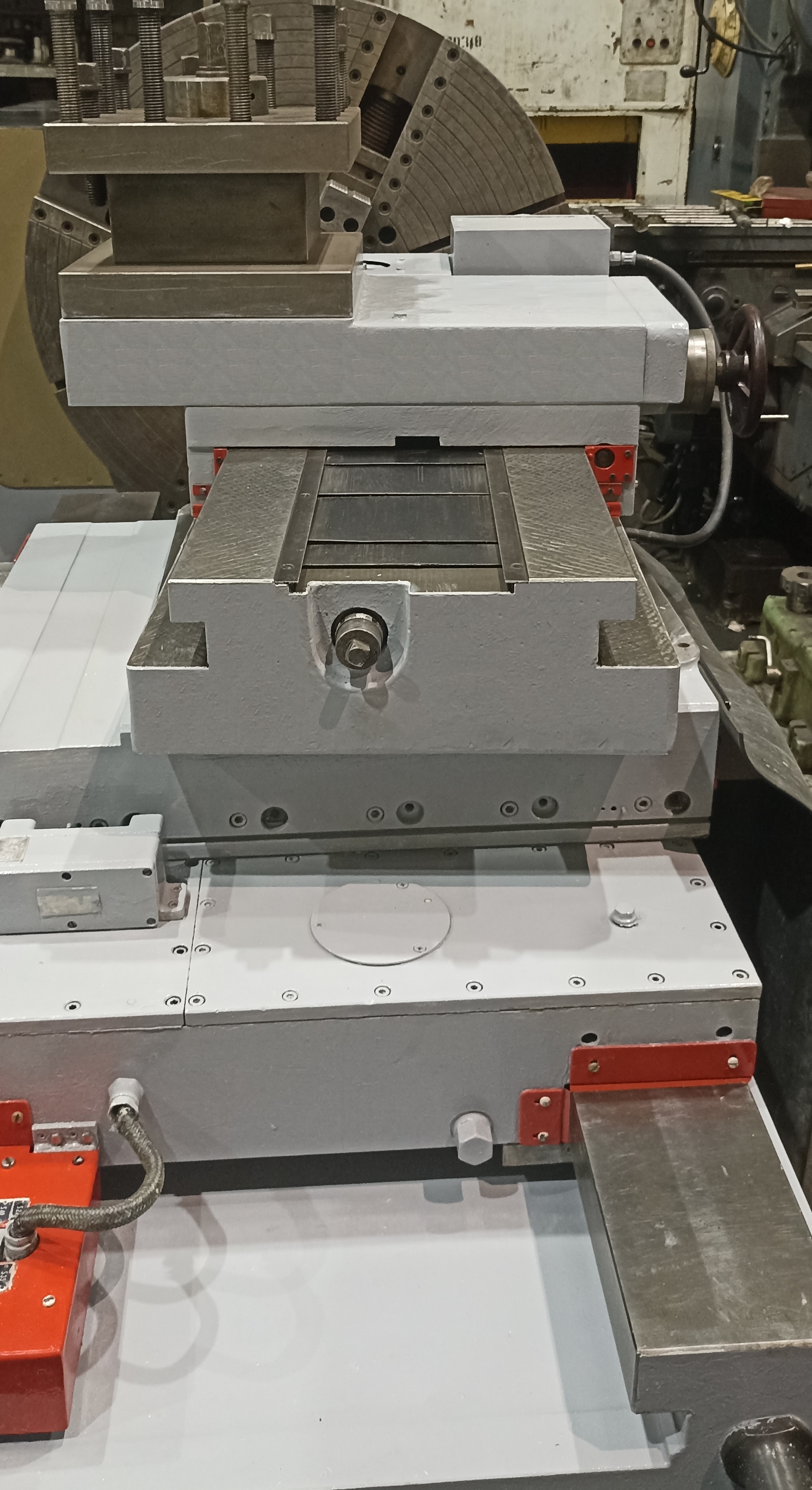

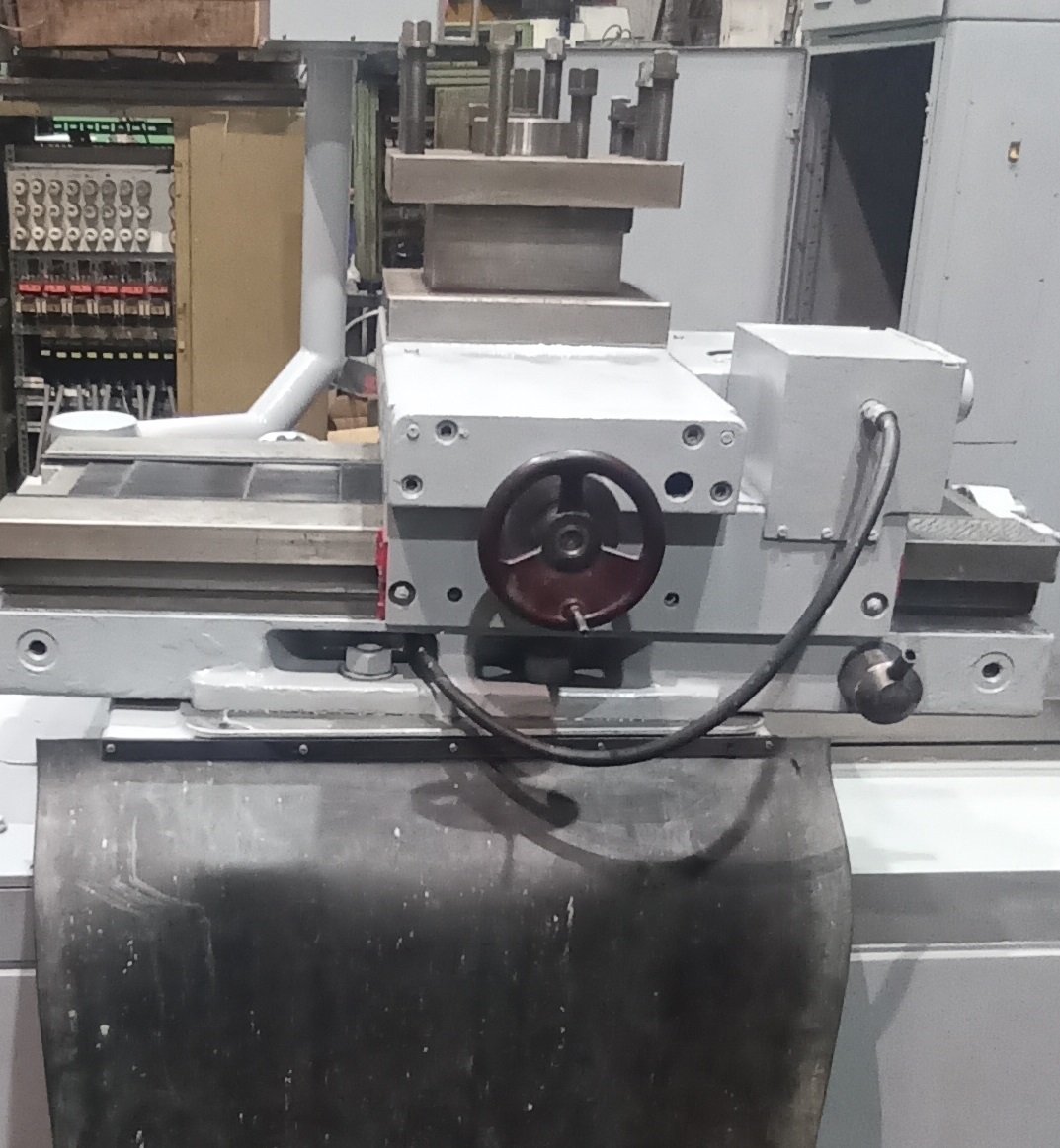

| Салазки подачи инструмента (резца), мм. | 180 |
| Диаметр вращения над станиной, мм. | 1250 |
| Диаметр вращения над продольными салазками. | 800 |
| Механизм подач | |
| Количество независимых от числа оборотов подач, шт | 18 |
| Диапазон независимых от числа оборотов подач, мм./мин. | 0,5...180 |
| Количество подач, зависимых от числа оборотов подач, шт | 24 |
| Общий диапазон зависимых от числа оборотов подач, мм./об. | - 0,0056...16 - 0,0045...12,5 |
| Ускоренный продольный и поперечный ход, мм./мин. | 5000 |
| Устройство для нарезания резьбы (с нормальным шагом) | |
| - метрическая резьба, мм. | 1...60 (48) |
| - дюймовая резьба, ход | 24...0,5 |
| -модульная резьба, мм | 0,5...20 |
| Устройство для нарезания резьбы с большим шагом (150%) | |
| - метрическая резьба, мм. | 150 |
| - дюймовая резьба, ход | 3 / 16 |
| - модульная резьба, мм. | 44 |
