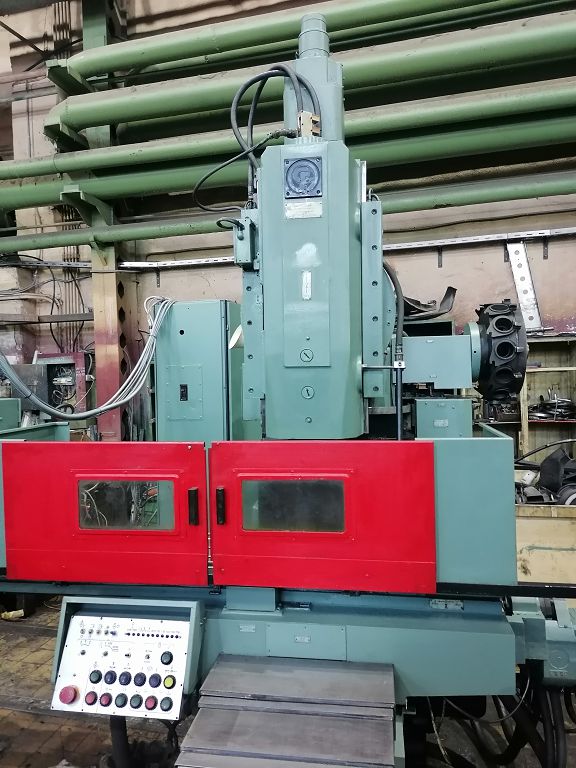

Станок вертикально-фрезерный мод. ГФ2171C5 с ЧПУ NC-210 1993 г.в. Исп.2
Стоимость: Уточняйте

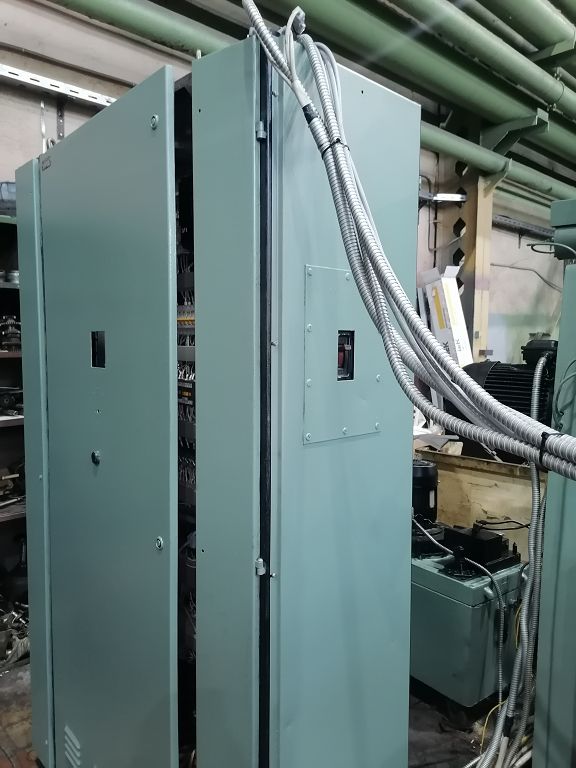

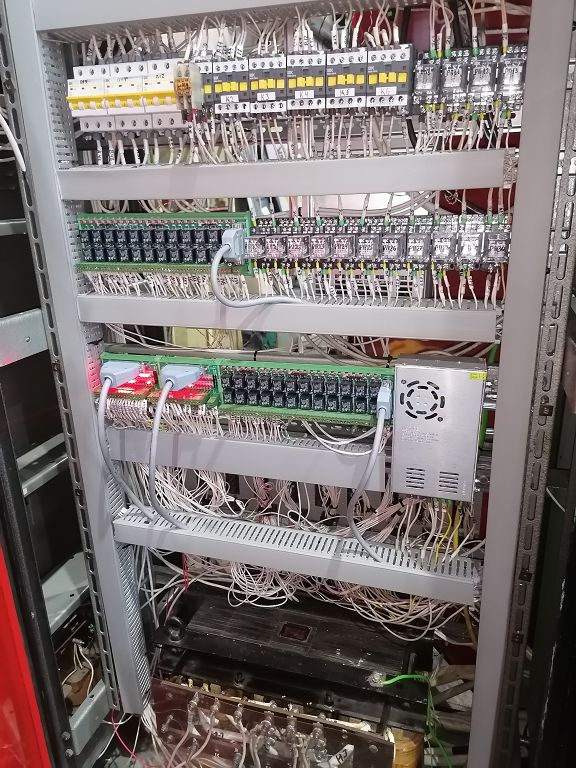

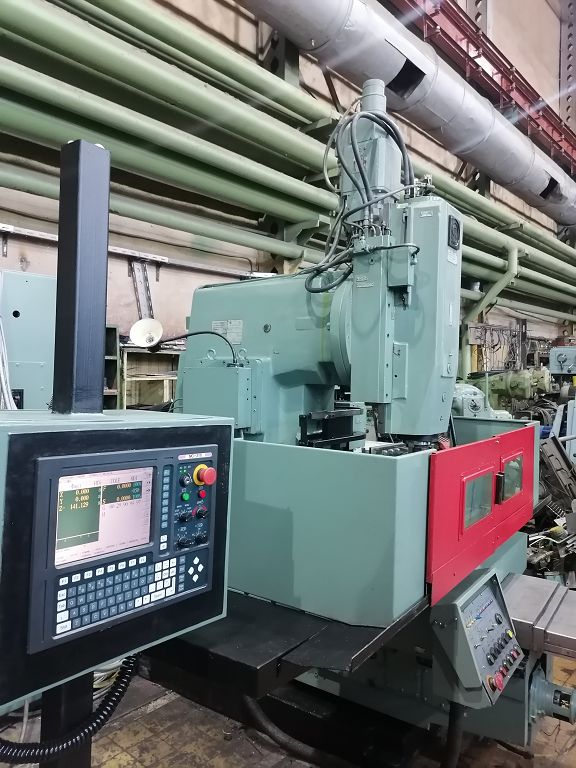

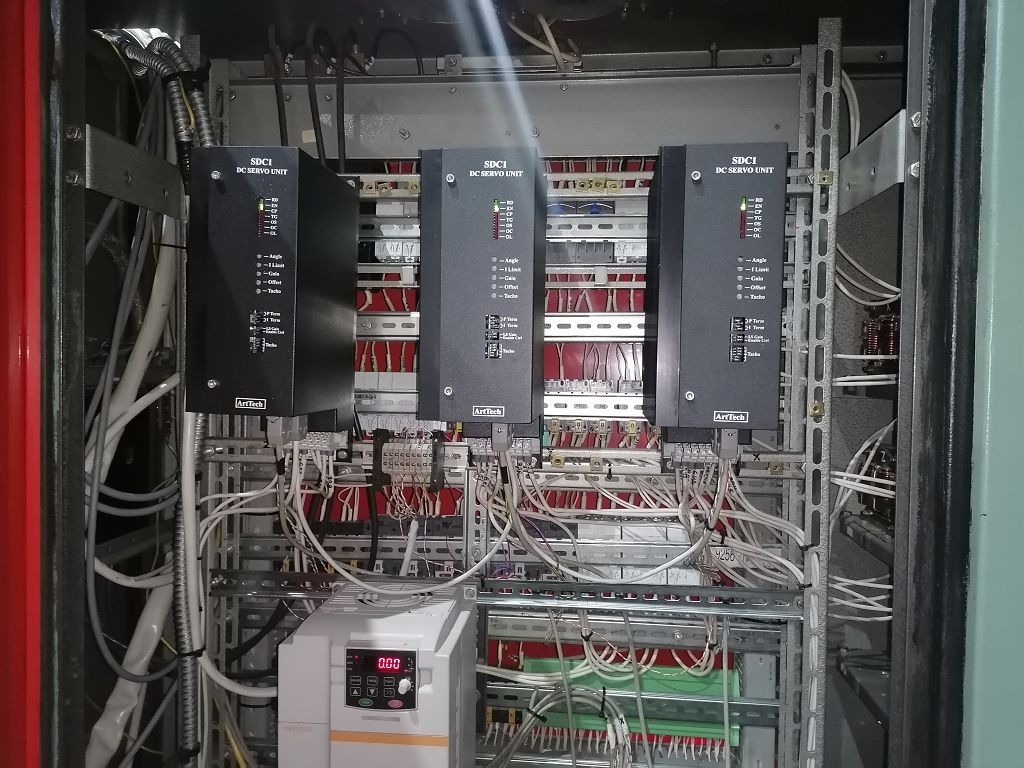

Станок вертикально-фрезерный модель ГФ2171С5 с ЧПУ NC-210 1993 г.в. предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных металлов, различных пластиков, других материалов. Наряду с фрезерными операциями на станке можно производить точное сверление, растачивание, нарезание резьб, зенкерование и развертывание отверстий. Применяется в условиях мелкосерийного и серийного производства в цехах машиностроительных, приборостроительных, общестроительных и других предприятий. Данный станок модернизирован: изготовлен полностью новый электрошкаф, станок оснащен системой числового программного управления NC-210 (Балтсистем), электроприводами подач постоянного тока SDC1V производства «ArtTech», установлен частотно регулируемый главный привод.
Основные конструктивные особенности станка:
• Проектная жесткость и масса основных узлов станка обеспечивает высокую точность обработки;
• Использование коробки передач и частотно-регулируемого привода позволяет реализовать ряд специализированных удобных функций, например таких как: нарезание резьб;

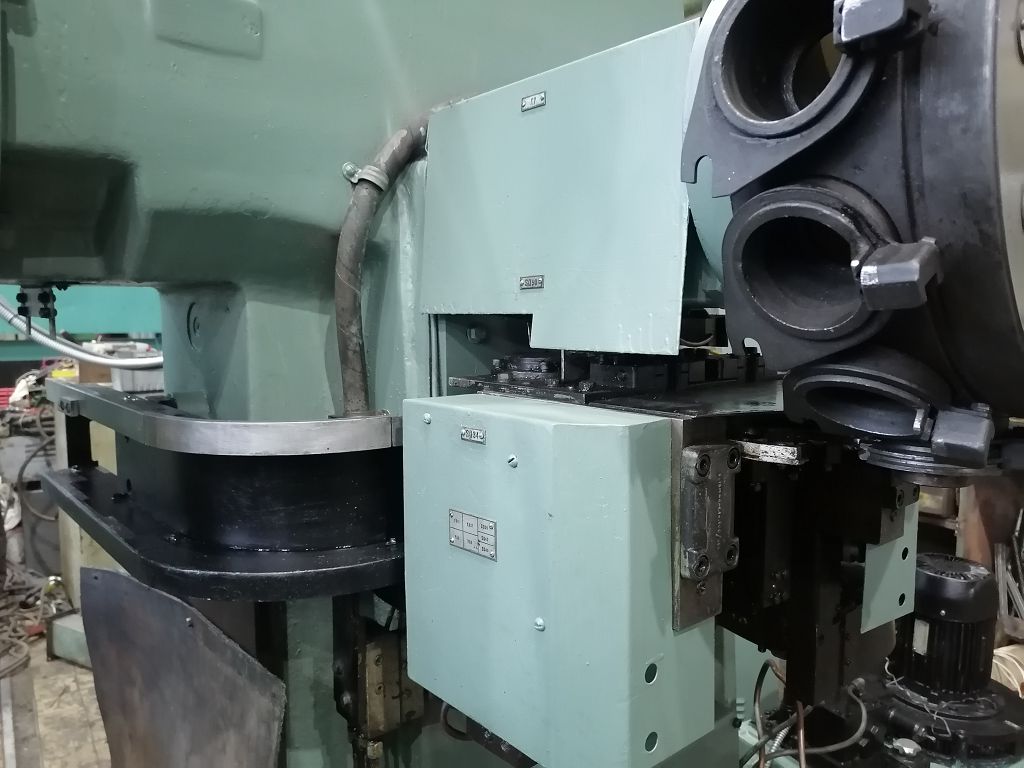

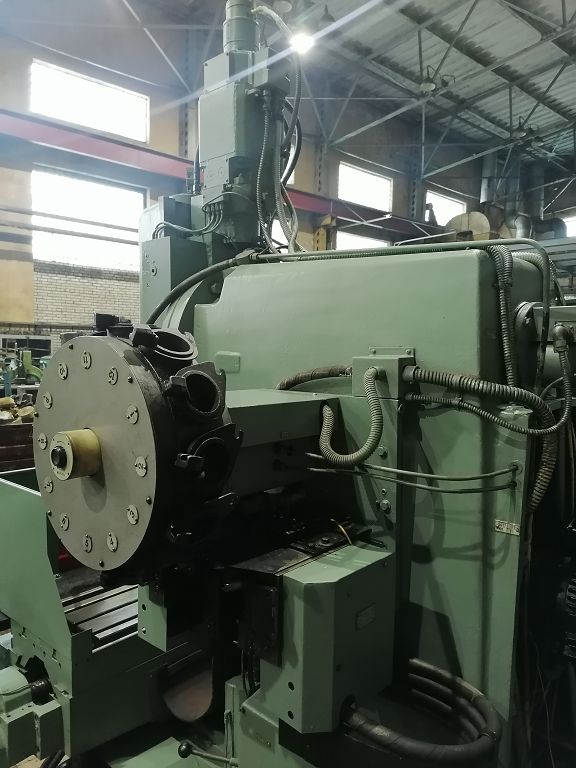

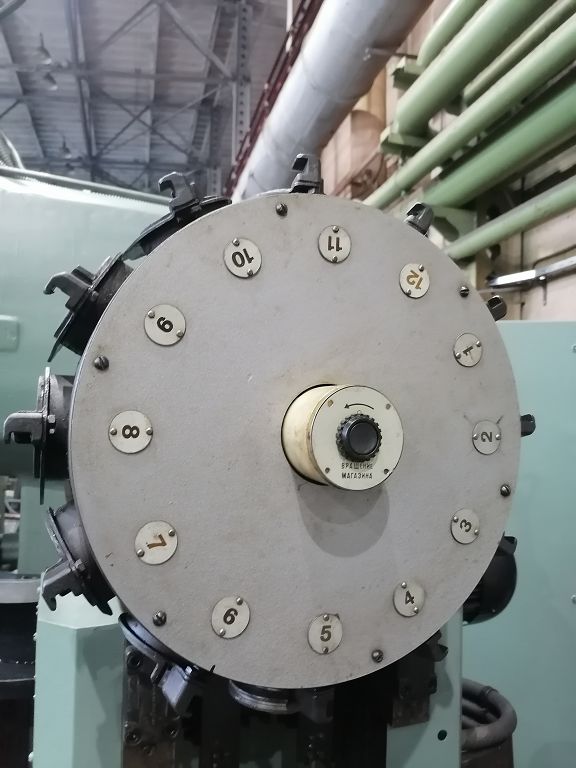

• Инструментальный магазин на 12 инструментов обеспечивает запас режущего инструмента, достаточного для обработки одной или нескольких заготовок;
• Конструкционное упрочнение направляющих гарантирует длительную эксплуатацию без изменения характеристик станка;
• Быстроходные электроприводы подач с обратной связью обеспечивают многообразие режимов резания;
• Наличие USB разъема значительно упрощает процессы редактирования и сохранения программ.

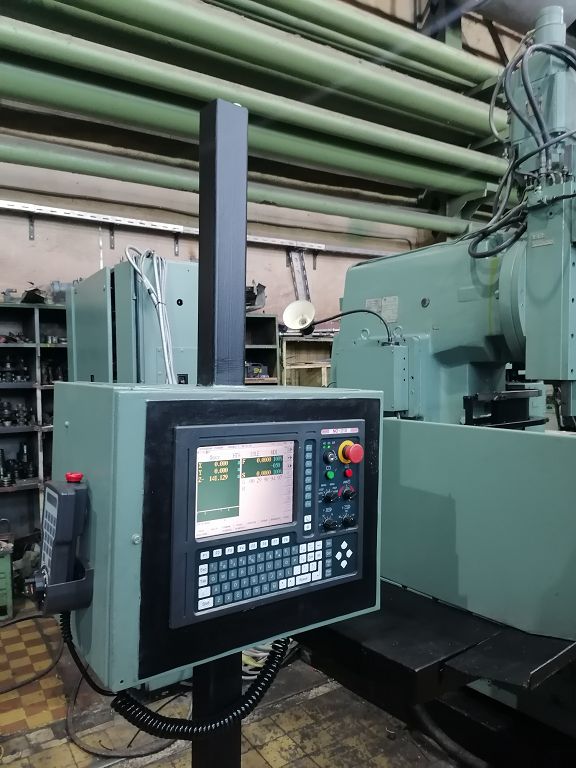

• Наличие выносного пульта существенно увеличивает удобство управлением станка.
В стандартной комплектации со станком поставляются:
• Хвостовик ЭМЗИ – 6 штук;
• Оправки К50 – 6 штук;
• Насос СОЖ – 1 штука;
• Арматура СОЖ – 1 комплект;
• Пульт управления выносной – 1 штука;
• Комплект документации в электронном виде – 1 комплект.
| Технические характеристики | |
|---|---|
| Класс точности станка | П |
| Размеры рабочей поверхности стола, мм | 400x1600 |
| Перемещение стола, мм: | |
| - продольное (координата X) | 1010 |
| - поперечное (координата Y) | 400 |
| Наибольшее программируемое перемещение ползуна (координата Z), мм | 260 |
| Наибольшее установочное вертикальное перемещение стола, мм | 250 |
| Диапазон подач по координатам X, Y, Z, мм/мин | 3...6000 |
| Скорость быстрого перемещения узлов по координатам X, Y, Z, мм/мин | 7000 |
| Скорость быстрого перемещения узлов по координате A, мин-1 | 13,89 |
| Диапазон подач по координате А, мм-1 | 0,0027...13,89 |
| Диапазон частоты вращения шпинделя, мин-1 | 50...2500 |
| Конус шпинделя | 50 |
| Наибольшая масса обрабатываемой детали (с приспособлением), кг | 400 |
| Емкость инструментального магазина, шт | 12 |
| Время смены инструмента, не более, сек | 20 |
| Расстояние от оси координаты A до рабочей поверхности стола, мм | 160 |
| Максимальная масса инструмента, кг | 15 |
| Количество одновременно управляемых координат: | |
| - при линейной интерполяции | 3 |
| - при круговой интерполяции | 3 |
| - при линейно-круговой интерполяции | 3 |
| Рабочее давление в гидросистеме по манометру гидростанции, МПа | 3,9 |
| Габариты станка с электро и гидрооборудованием, мм | |
| длина | 3350 |
| ширина | 4170 |
| высота | 3150 |
| Масса станка, кг | 6580 |
